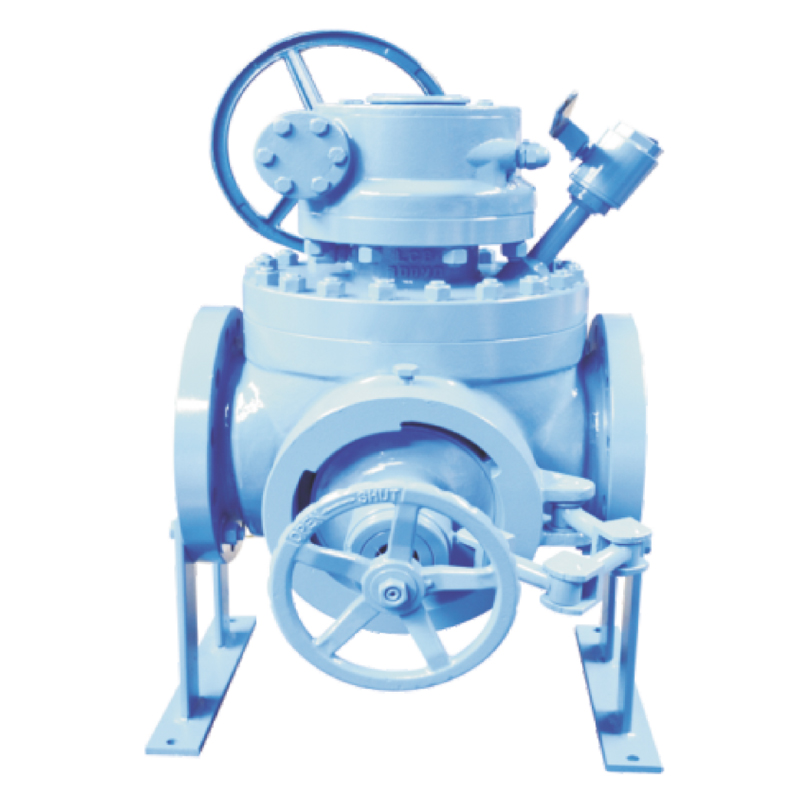

石油清管閥是在T型三通固定式球閥結構基礎上改型和增加功能后設計而成的新型閥門。清掃管線時，將清管器置入清管閥的球體內腔，通過球體在相互垂直的三通閥體內，作90°旋轉運動。
石油清管閥的型號及作用：
A型是清掃管道用的標準型清管閥。它的球孔面積比各處管子通流面積約大25%，以保證清管作業過程中輸送介質持續流動。
B型：
B型是一種帶旁通的清管閥，在球體上垂直于球孔方向開設兩個橢圓型通道，其通流面積約為管子的25%。這種結構保證即便在發射或接收清管器時清管閥也不會發生斷流，B型清管閥不能當作截?cái)嚅y使用。
C型：
C型主要是隔離和按序輸送介質用清管閥。它的球孔面積比管子通流面積約大3%，并且在接收清管閥的球孔內有一個附加密封，保證隔離清管器到達接收清管閥時形成密封，獲得理想的隔離效果。
